Typu "Z" i "L"

Przenośniki taśmowe typu Z i L – skuteczne rozwiązanie do transportu ze zmianą wysokości

Przenośniki taśmowe typu Z oraz typu L (znane również jako przenośniki łamane, pochylone lub kątowe) to rozwiązania umożliwiające efektywny transport produktów przy zmianie poziomu ich położenia – zarówno w górę, jak i w dół. Doskonale sprawdzają się w liniach produkcyjnych, gdzie konieczne jest pokonanie różnicy wysokości przy zachowaniu ciągłości transportu.

Charakterystyczną cechą przenośników taśmowych typu Z i L jest to, że zarówno miejsce odbioru, jak i podania produktu znajduje się równolegle do podłoża. Między tymi poziomami umieszczona jest część skośna, której kąt nachylenia może być dostosowany do indywidualnych potrzeb – w zakresie od 0° do 46°.

Przenośniki typu Z i L można dopasować do konkretnej aplikacji. Konfiguracja obejmuje długość poszczególnych sekcji, szerokość roboczą, kąt przełamania oraz rodzaj pasa. Dobór tych elementów zależy od miejsca montażu i rodzaju transportowanych detali.

Oferujemy przenośniki taśmowe Z i L o wysokiej trwałości, idealne do zastosowania w przemyśle spożywczym, logistycznym, farmaceutycznym i wielu innych branżach.

Przenośnik taśmowy typ Z przenośnik taśmowy typ L

Przenośnik taśmowy typ Z – trzy sekcje połączone jedną taśmą

Przenośniki taśmowe typu Z (łamane, wznoszące) to niezawodne urządzenia transportowe wyposażone w jednoczęściowy nośnik – taśmę łączącą część poziomą oraz wznoszącą. Ich konstrukcja pozwala na płynne przemieszczanie detali na różnych poziomach, bez potrzeby stosowania kilku oddzielnych modułów transportujących.

Przeznaczone są do transportu lekkich produktów o nieregularnych kształtach, które wymagają zmiany wysokości przed dalszym etapem produkcji lub pakowania. To idealne rozwiązanie wszędzie tam, gdzie liczy się precyzja, kompaktowość i wysoka wydajność.

Zastosowanie przenośników typu Z:

  • przetwórstwo tworzyw sztucznych

  • branża poligraficzna

  • produkcja opakowań

  • linie do wytłaczania

  • usługi co-packingu i pakowania

Oferujemy przenośniki taśmowe Z o wysokiej trwałości, dostosowywane do indywidualnych potrzeb klienta – zarówno pod względem kąta nachylenia, długości transportera, jak i rodzaju taśmy.

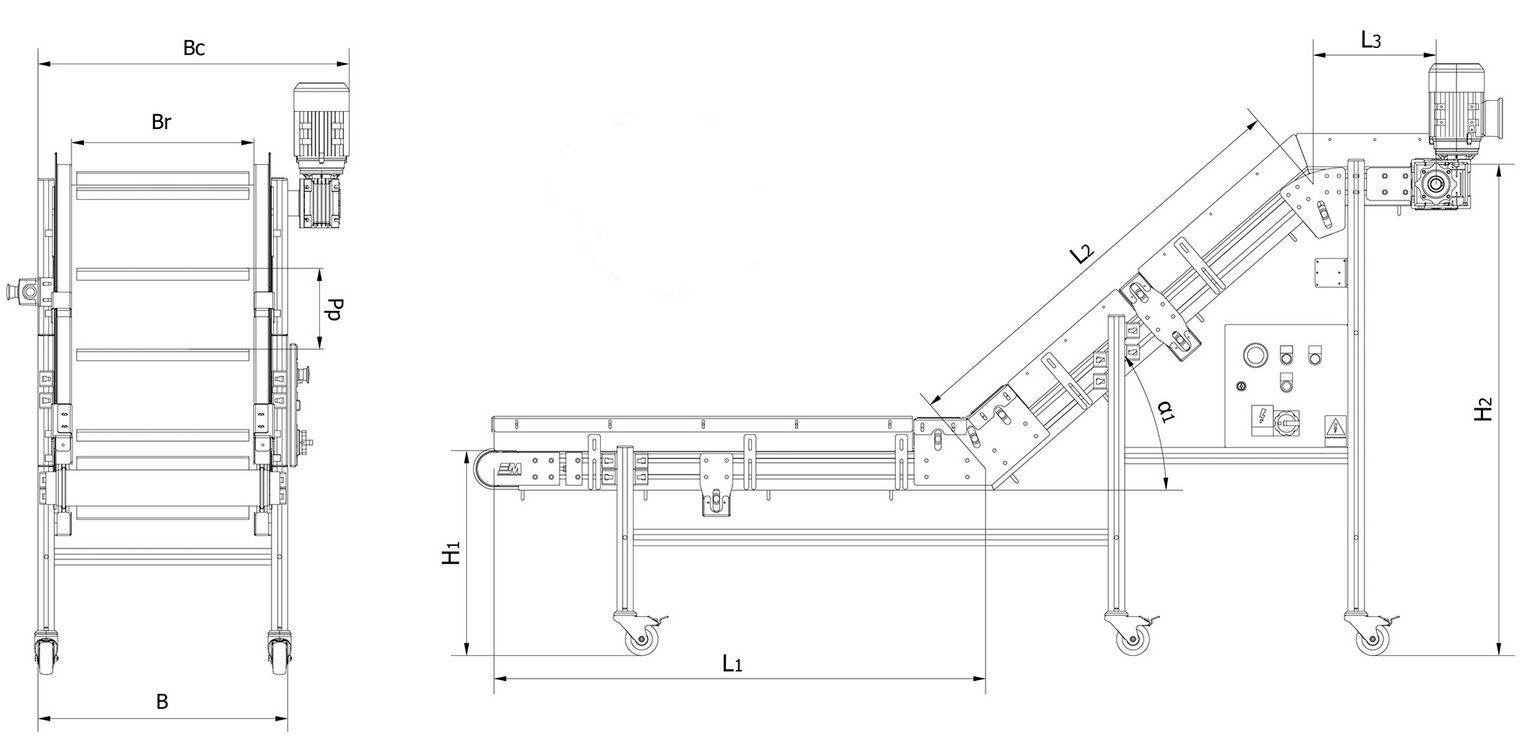

rysunek techniczny przenosnik tasmowy z

Parametry techniczne TYP 80 Z

Długość części płaskiej L1 [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3600; 4100; 4600; 5100; 5600; 6000
Długość wzniosu L2 dla kąta przełamania α1=14° [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3600; 4100; 4600; 5100; 5600; 6100; 6600; 7100; 7600; 8100; 8600; 9100; 9600; 10 000
Długość wzniosu L2 dla kąta przełamania α1=22° [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3600; 4100; 4600; 5100; 5600; 6100; 6500
Długość wzniosu L2 dla kąta przełamania α1=46° [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3500
Długość części płaskiej L3 [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3600; 4100; 4600; 5100; 5600; 6000
Szerokość całkowita przenośnika Bc [mm]: 490; 590; 690; 790
Szerokość przenośnika B [mm]: 290; 390; 490; 590
Szerokość robocza przenośnika Br [mm]: 200; 300; 400; 500
Wysokość H1 [mm]: min 200
Wysokość wynikowa H2 [mm]: zależy od kąta przełamania α1 oraz długości L2
Prędkość przesuwu pasa V [m/min]: 3 - 40
Obciążenie G [kg/m]: max 20
Pas z zabierakami: PCV/PU, wys. zabieraka Hz = 40mm, odległość Pp = 500mm
Motoreduktor: Movlink 3 X 400V

Przenośnik taśmowy typ L – kompaktowy przenośnik taśmowy pochylony

Przenośniki taśmowe typu L (łamane, wznoszące) to wydajne i kompaktowe urządzenia do transportu lekkich detali o zróżnicowanym kształcie, wymagających zmiany poziomu położenia. Dzięki swojej konstrukcji doskonale nadają się do zastosowań, gdzie ważna jest optymalizacja przestrzeni oraz płynność procesu produkcyjnego.

Przenośnik taśmowy typ L łączy część poziomą z odcinkiem wznoszącym. W odróżnieniu od konstrukcji Z nie wymaga górnej sekcji poziomej. Produkt trafia więc bezpośrednio z części skośnej do kolejnego punktu procesu.

Taki przenośnik taśmowy pochylony można zastosować tam, gdzie trzeba podnieść produkt na określoną wysokość przy ograniczonej ilości miejsca. Konstrukcja ułatwia włączenie transportera pomiędzy urządzenia pracujące na różnych poziomach.

Przed wyborem konfiguracji trzeba uwzględnić nie tylko wysokość docelową. Znaczenie mają również gabaryty produktu, sposób jego ułożenia na pasie oraz dostępna przestrzeń montażowa. Innego układu będzie wymagał krótki transport pomiędzy maszynami, a innego dłuższy odcinek prowadzący produkt na wyższy poziom.

Jak dobrać przenośnik taśmowy wznoszący do linii produkcyjnej?

Konfiguracja przenośnika taśmowego wznoszącego zależy przede wszystkim od wymaganej różnicy poziomów oraz miejsca dostępnego przy linii. Istotne są również szerokość produktu, jego masa i sposób prowadzenia podczas transportu.

Pas transportujący może być wykonany z PCV lub PU. W konfiguracji stosuje się zabieraki o wysokości 40 mm, rozmieszczone co 500 mm. Zabieraki pomagają utrzymać produkt na pasie podczas pracy na odcinku pochylonym.

Napęd stanowi motoreduktor Movlink 3 × 400 V. Wysokość wynikowa urządzenia zależy natomiast od długości części wznoszącej oraz zastosowanego kąta przełamania. Dlatego końcową konfigurację warto ustalać na podstawie parametrów konkretnej linii, a nie wyłącznie oczekiwanej długości przenośnika.

Zastosowanie przenośników typu L:

  • przetwórstwo tworzyw sztucznych

  • przemysł poligraficzny

  • produkcja opakowań

  • linie wytłaczające

  • co-packing i pakowanie

Specyfikacja techniczna:

  • Dostępne kąty przełamania: 14°, 22°, 46°

  • Szerokości robocze (Br): od 200 mm do 500 mm, w podziale co 100 mm

  • Pas transportujący z zabierakami:

    • Wysokość zabieraka (Hz): 40 mm

    • Odległość między zabierakami (Pp): 500 mm

Oferowane przez nas przenośniki taśmowe typu L są dostosowywane do indywidualnych potrzeb klienta – zarówno pod kątem wymiarów, jak i parametrów pracy.

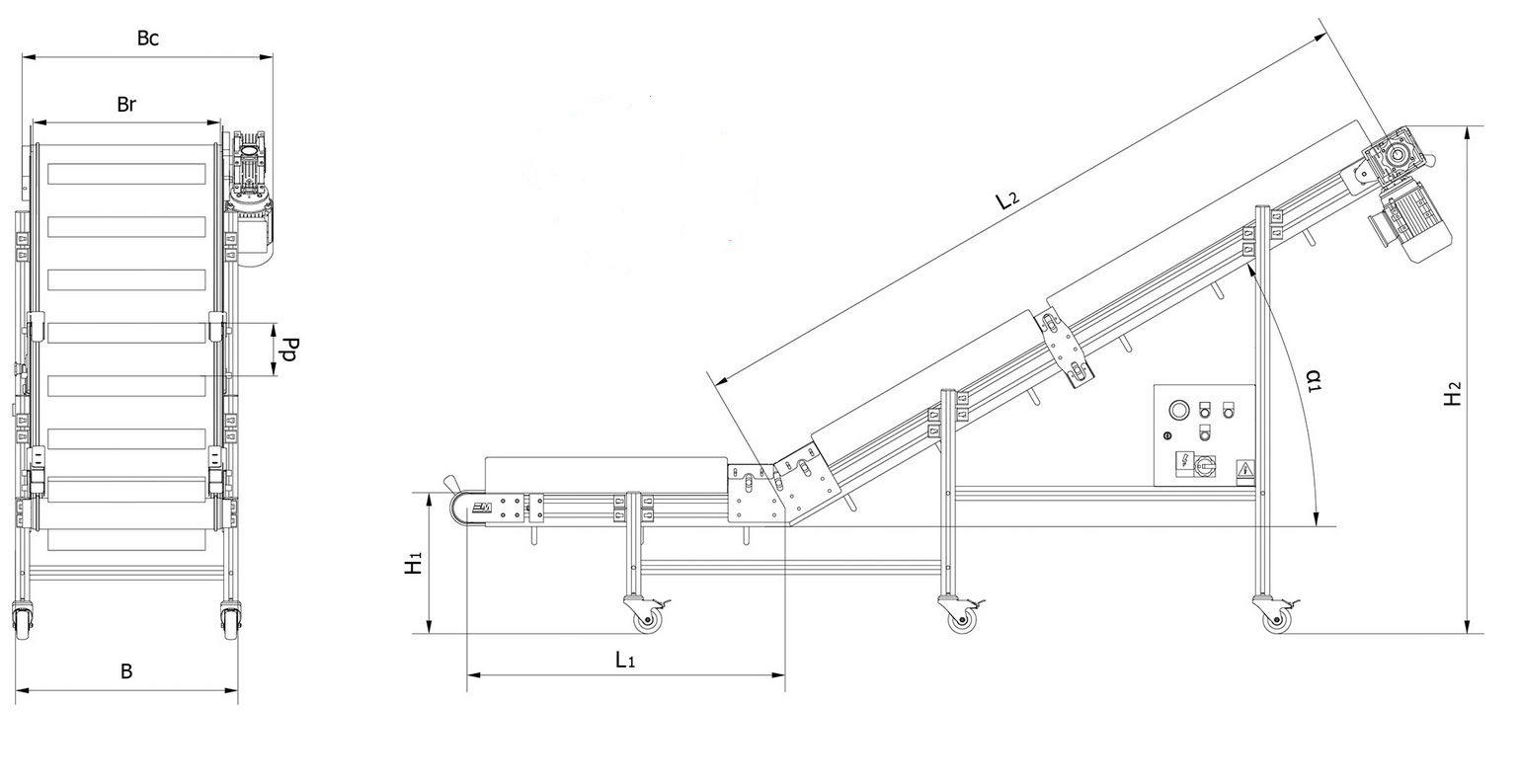

rysunek techniczny przenosnik tasmowy L

Parametry techniczne TYP 80 L

Długość części płaskiej L1 [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3600; 4100; 4600; 5100; 5600; 6000
Długość wzniosu L2 dla kąta przełamania α1=14° [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3600; 4100; 4600; 5100; 5600; 6100; 6600; 7100; 7600; 8100; 8600; 9100; 9600; 10 000
Długość wzniosu L2 dla kąta przełamania α1=22° [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3600; 4100; 4600; 5100; 5600; 6100; 6500
Długość wzniosu L2 dla kąta przełamania α1=46° [mm]: 600; 1100; 1600; 2100; 2600; 3100; 3500
Szerokość całkowita przenośnika Bc [mm]: 490; 590; 690; 790
Szerokość przenośnika B [mm]: 290; 390; 490; 590
Szerokość robocza przenośnika Br [mm]: 200; 300; 400; 500
Wysokość H1 [mm]: min 200
Wysokość wynikowa H2 [mm]: zależy od kąta przełamania α1 oraz długości L2
Prędkość przesuwu pasa V [m/min]: 3 - 40
Obciążenie G [kg/m]: max 20
Pas z zabierakami: PCV/PU, wys. zabieraka Hz = 40mm, odległość Pp = 500mm
Motoreduktor: Movlink 3 X 400V

Masz pytania dotyczące przenośników taśmowych typu Z lub L? Potrzebujesz rozwiązania dopasowanego do Twojej linii produkcyjnej?

Wybór pomiędzy konstrukcją Z i L zależy przede wszystkim od przebiegu transportu. Wariant Z pozwala zakończyć go ponownie na odcinku poziomym. Wariant L prowadzi natomiast produkt z części poziomej bezpośrednio na odcinek pochylony. Taki podział ułatwia dopasowanie konstrukcji do układu maszyn i dostępnego miejsca.

Skontaktuj się z nami już dziś!
Nasi specjaliści przygotują indywidualną ofertę dopasowaną do Twoich potrzeb.

  • Doradztwo techniczne
  • Szybka wycena
  • Możliwość personalizacji parametrów
